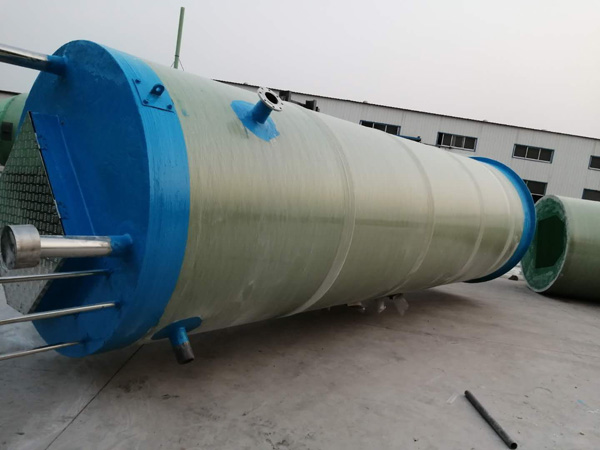

一体化污水泵站

发布时间 :2022-11-08 11:01:24         浏览量:15


    1.一种一体化智能泵站,其特征在于:包括泵房、水泵机组、抽真空系统、管道、阀门、摄像头、人体红外探测器、警报器、通风设备、门限位传感器、液晶显示屏、观察孔、刷卡器和控制柜;泵房四面屋檐安装有摄像头、人体红外探测器、警报器、通风设备;泵房内也设有视频摄像头,泵房门上安装有门限位传感器、液晶显示屏、观察孔、刷卡器和进气窗;门限位传感

器用于判断泵房门是否被打开或关闭;液晶显示屏直观显示泵站的一切运行数据;观察孔方便用户在不开门的情况下观察泵房内部情况;刷卡器用于刷卡控制水泵运行;泵房内部安装有水泵机组、管道、阀门、水流量计、抽真空系统和控制柜;管道进水口一部分伸出泵房外,另一部分在泵房内并与水泵进水口相连,水泵与电机采用轴连方式或皮带连接方式,水泵出水口安装有电动蝶阀,电动蝶阀连接一段直管段后与水流量计管道相连,水流量计另一端为出水管段,一部分在泵房内,一部分在泵房外。
    2.根据权利要求1所述的一体化智能泵站,其特征在于:抽真空系统适用于混流泵和离心泵启动时抽真空,抽真空系统由真空泵、真空电磁阀、水汽分离器、真空管道、真空度传感器以及电极式液位开关组成,真空泵的进气口通过真空管道与水泵管道相连,中间安装有真空电磁阀,真空管道与水泵管道连接处在水泵出水口与电动蝶阀之间,在连接处下方还安装有电极式液位开关,用于判断水泵管道的真空度,真空泵出水口连接水箱。
    3.根据权利要求1所述的一体化智能泵站,其特征在于:所述的控制柜安装有电气一次和二次控制回路和核心控制器,核心控制器采用微处理器,核心控制器连接电气控制二次
回路、温湿传感器、通风设备、人体红外传感器、警报器、门限位开关、电极式水位开关、管道压力传感器、进水池水位传感器和摄像头,用于实现整个泵站的智能化控制,并连接无线传
输模块,可对泵站远程数据监控以及视频监视。
    4.根据权利要求1所述的一体化智能泵站,其特征在于:所述的泵房为可快速装配的环保材料泵房、采用工厂预制钢构件,钢构件装配过程中采用螺栓连接,泵房4个立柱留有墙板的安装槽,墙体WPC板直接按序插入安装槽即可,泵房设置有泵房门、泵房屋顶,泵房屋顶同样采用预制钢构件,拼接方法与房体拼接方法一样。
    5.权利要求1所述的一体化智能泵站的控制方法,其特征在于:红外安全防盗报警:当有人或动物进入泵站1米左右范围时,将至少被安装在泵房屋檐下的其中一个人体红外探测器探测到,与探测器连接的核心控制器控制警报器发出语音提示,提示“您已进入安全监控区域,请确认身份”,如没有刷卡确认身份,核心控制器将进一步控制警报器发出声光报警,同时自动拍照和录像,并将照片通过无线通讯模块发送至管理员手机上,如果进入者通过刷卡确认了身份将不再报警、拍照和录像;过程自动化控制:当需要泵站运行时,操作人员通过安装在门上的刷卡器刷一下IC卡,泵站自动进入抽真空状态,同时启动真空泵、打开电磁阀、关闭电动蝶阀;当安装在水泵出水口真空管道连接处下方的电极式液位开关检测到有水时,表示抽真空完成,此时核心控制器微处理器自动控制水泵启动,并同时关闭真空泵和电磁阀,延时1-2秒打开电动蝶阀,启动过程结束;如果在泵站运行过程中,刷一次IC卡,则进入停机状态,自动关闭水泵和关闭电动蝶阀,所述电动蝶阀带有自动限位装置,关到位或开到位时电动蝶阀自动断开控制
电源;远程监控和视频监视:泵站控制柜内设有无线通讯模块,无线通讯模块与核心控制器微处理器有线直连,无线部分连接4G移动公网,用户移动终端通过移动网络可远程监控泵站运行数据。
    6.根据权利要求1所述的一体化智能泵站,其特征在于,所述泵房四面屋檐下安装人体红外探测器和摄像头并与控制柜相连,当有人非法闯入时将有语音提示非法闯入,如没有确认有效身份,进一步发出声光报警,并抓拍图片发送至管理员手机上。
    7.根据权利要求1所述的一体化智能泵站,其特征在于:所述抽真空系统在水汽分离器以及水泵管道上分别安装有电极式液位开关,用于判断水箱内是否有水以及水泵是否已注满水,方便泵站的过程自动控制,实现一键启动”。
    8.根据权利要求1所述的一体化智能泵站,其特征在于:在泵房的门上安装有触摸式液晶显示屏、刷卡器,操作人员不需要进入泵站内部,通过刷卡对泵站启动、停止控制,在泵站内部安装有电能计量装置和水流量计,对用电量和出水量进行计量,并通过IC卡扣除水费和电费;同时能通过移动终端,对一体化智能泵站进行远程启动、停止操作,及查看一体化智能泵站的全部运行数据及信息。
    9.根据权利要求1所述的一体化智能泵站,其特征在于:泵房采用预制钢构件和新型环保材料墙体及瓦片快速组装而成,泵房整体外观为亭式。
